QJZ1-240丨1140（660）-8礦用隔爆兼本質******型多回路真空電磁起動器
QJZ1-240/1140(660)-8
礦用隔爆兼本質******型多回路真空電磁起動器
一、 用途：
QJZ1-240/1140（660）-8礦用隔爆兼本質******型多回路真空電磁起動器(以下簡稱起動器)適用于含有爆炸性危險氣體(甲烷)和煤塵的礦井中,在交流5OHz,額定電壓1140V（660V）的線路中, 對三相鼠籠式電動機或雙繞組鼠籠式異步電動機的起動、停止進行控制和保護，并可在停止時方便進行換相。

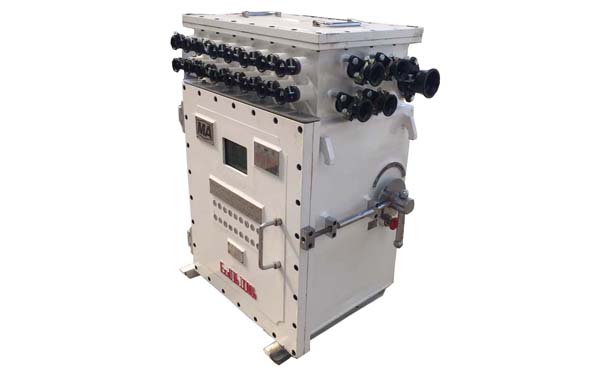

二、 外形：
三、特點：
1）起動器先導回路為本質******型電路,能防止操作控制線路短路或接地時,引起自起動事故的發生；
2) 起動器控制系統采用可編程序控制器(PLC),對系統進行監測監控,由PLC完成漏電閉鎖保護功能，綜合保護器完成過載、短路、斷相等保護功能，起動器還具有模擬漏電閉鎖保護試驗功能，具有性能穩定、動作可靠等優點；
3）采用全中文液晶顯示器,運行中能顯示各回路的狀態；
4）當設備出現過載、短路等故障時起動器能自動切斷電源并顯示及記憶故障信號。
四、主要參數：
表1 起動器技術特征與參數
|
型號 |
QJZ1-240/1140（660）-8 |
|
回路數 |
8 |
|
額定頻率 |
50Hz |
|
額定電壓（V AC） |
1140、660 |
|
額定電流（A AC） |
總電流240A，單臺接觸器為80A；每回路****電流為30A 單回路額定電流設置范圍：0.2～1A或1～4.8A或8～30A |
|
控制回路電壓（V AC） |
36、220 |
|
允許電壓波動范圍 |
75%～110% Ue |
|
本安電路 |
Uo：14.7VAC；Io：38mAAC；Co：0.02μF；Lo：0.2mH |
|
工作形式 |
長期工作制 |
|
保護 |
過載、短路、斷相、漏電閉鎖保護等 |
|
漏電閉鎖動作值 |
1140：40kΩ+20%；660：22kΩ+20% |
|
引入電纜****外 |
動力電纜為φ47，控制電纜為φ27 |
|
外型尺寸：長×寬×高 |
1036×560×1128（mm） |
|
凈重 |
560 |
