QJGZ1-630丨10-4礦用隔爆兼本質******型多回路高壓真空電磁起動器
QJGZ1-630/10-4礦用隔爆兼本質******型
多回路高壓真空電磁起動器介紹
一、簡介：
QJGZ1-630/10-4礦用隔爆兼本質******型多回路高壓真空電磁起動器(以下簡稱起動器)適用于含有爆炸性危險氣體(甲烷)和煤塵的礦井中,在交流5OHz,額定電壓10kV，單回路額定電流為400A，四回路額定電流為630A的線路中,對三相鼠籠式異步電動機的起動、停止進行控制和保護。該產品具有性能可靠、功能完善和人機交互方便等特點。
二、配置：
2.1硬件配置

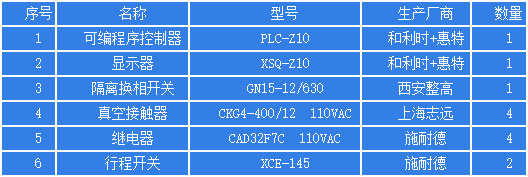

起動器主要電器元件配置如下表：
起動器采用數字化PLC控制，彩色中文液晶顯示器，控制可靠，信息顯示直觀、明確，人機交互方便、快捷。
主回路元件和控制元件均采用中外知名品牌的產品，質量可靠，經久耐用。
2.2軟件配置
起動器控制系統采用可編程序控制器（PLC）,對系統進行監測監控,完成短路、過載、斷相等保護，并對線路進行絕緣監視保護，對電機進行溫度保護等功能；具有智能化程度高、性能穩定、動作可靠等優點；PLC配有RS-485 通訊接口，可方便與其它設備進行MODBUS—RTU通訊。
三、特點：
（1）起動器采用回路組合的方式，結構緊湊，簡化了電纜連接，減少了電氣開關設備的占地面積，特別適用于現代礦井10kV多機驅動的皮帶機的起停控制。
（2）起動器有單速獨動和單速聯動兩種工作方式，用戶可根據需要實現多種組合方式，無需外部級聯控制。
（3）起動器不僅具有短路、過載、斷相等保護功能，而且還具有絕緣監視保護，電機溫度保護等保護功能。
（4）起動器采用可編程控制器（PLC）為中央控制單元，配合必要的傳感器完成對被控設備的工作狀態、工作參數、故障狀態和故障參數進行檢測、計算、判斷和處理。
（5）起動器選用了彩色中文液晶顯示器，可以實時顯示電動機的工作參數、工作狀態、電動機的故障狀態和故障參數，大大提高了判斷故障和排除故障的效率。
四、外形
五、綜述
綜上所述，我公司設計的QJGZ1-630/10-4礦用隔爆兼本質******型多回路高壓真空電磁起動器具有先進的控制功能、完備的保護功能、便捷的人機交互功能，本產品的設計能為用戶節約在設備、人力和電纜方面的成本，節省空間、極大的提高生產效率，有較強的使用價值。
